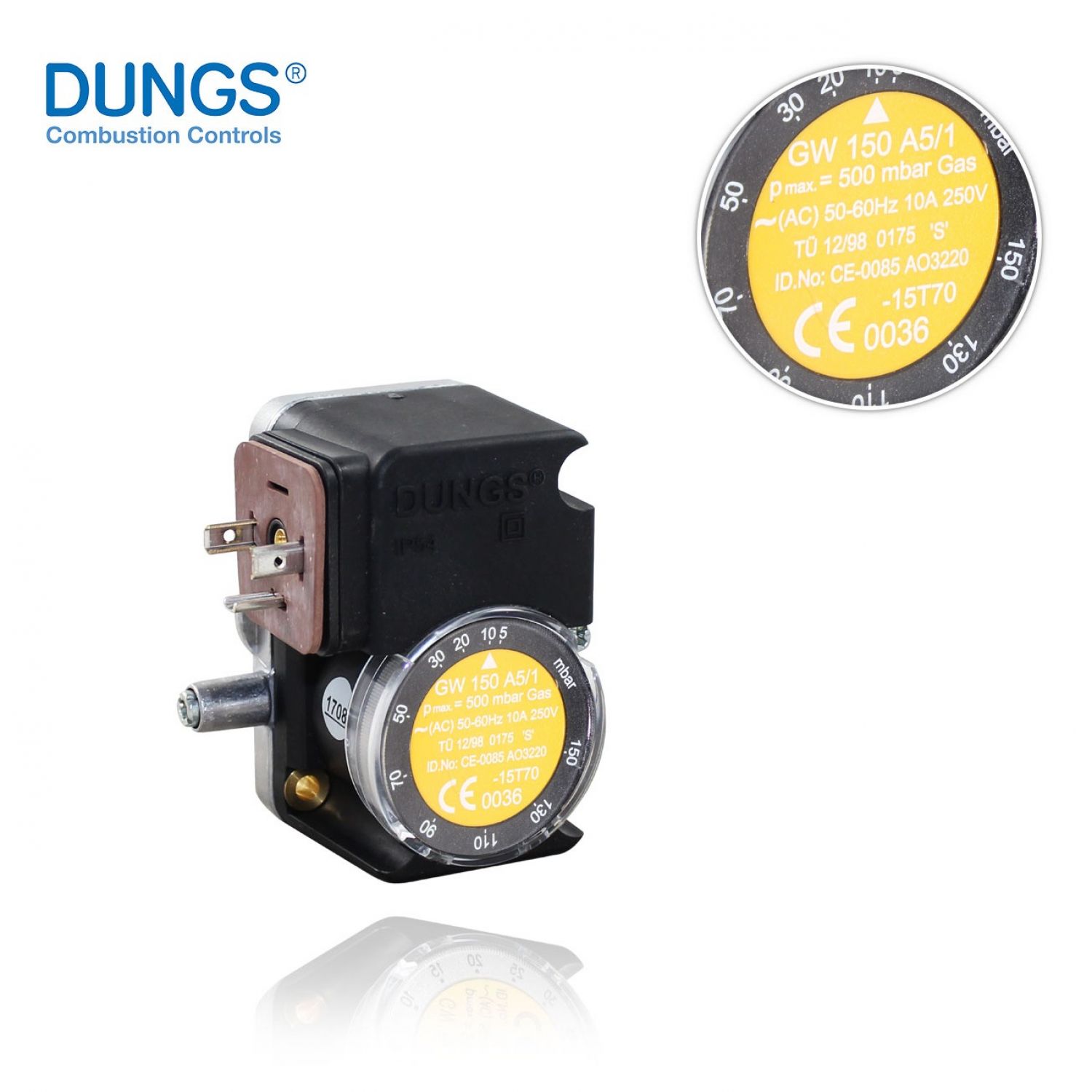

Реле давления Dungs GW 150 A5/1

Описание

Реле давления Dungs GW 150 A5/1 изготовлено в соответствии со стандартом EN 1854. Обеспечивает контроль избыточного давления газообразных сред для эффективной и безопасной работы промышленных установок. Настройка прибора осуществляется путём вращения регулировочного колёсика с цифровой разметкой.

Применение датчика-реле

Реле Dungs GW 150 применяется для оснащения топочного оборудования, систем вентиляции, кондиционирования. Подходит для работы с воздухом, горючим газом 1-3 семейства и другой нейтральной газообразной средой. Служит для контроля давления в системах автоматического управления подачей газа/ воздуха, устройствах безопасности. Переключающее устройство реагирует на избыточное давление.

Подробнее о модели Dungs GW 150 A5/1

Датчик-реле собран в корпусе с литым алюминиевым основанием и крышкой из газонепроницаемого полиамида. Чувствительным элементом, реагирующим на изменение давления, является эластичная мембрана из NBR-каучука, не разрушаемая при воздействии горючих газов. В корпусе предусмотрен штуцер диаметром 9 мм для контроля давления. Параметры переключения легко настраиваются вращением колёсика в верхней части прибора. Серебряные контакты надежно защищены от пыли / влаги (класс IP 54). Для подключения используется штекерное соединение.

Монтаж датчика

Реле устанавливается в вертикальном, горизонтальном или промежуточном положении. Предпочтительно вертикальное размещение, при котором давление срабатывания будет соответствовать шкале настройки. В других позициях точка переключения смещается в ту или другу сторону, в зависимости от монтажа. Для крепления на арматуру Dungs используется уплотнительное кольцо. Реле подходит для систем с давлением газа/ воздуха 0,5 бар (максимум). Присоединение осуществляется с помощью резьбы Rp ¼".

Условия эксплуатации

Датчики давления Dungs GW стабильно работают при внешних температурах -15...+70 °C. Не допускается воздействие влаги и солнечных лучей.
