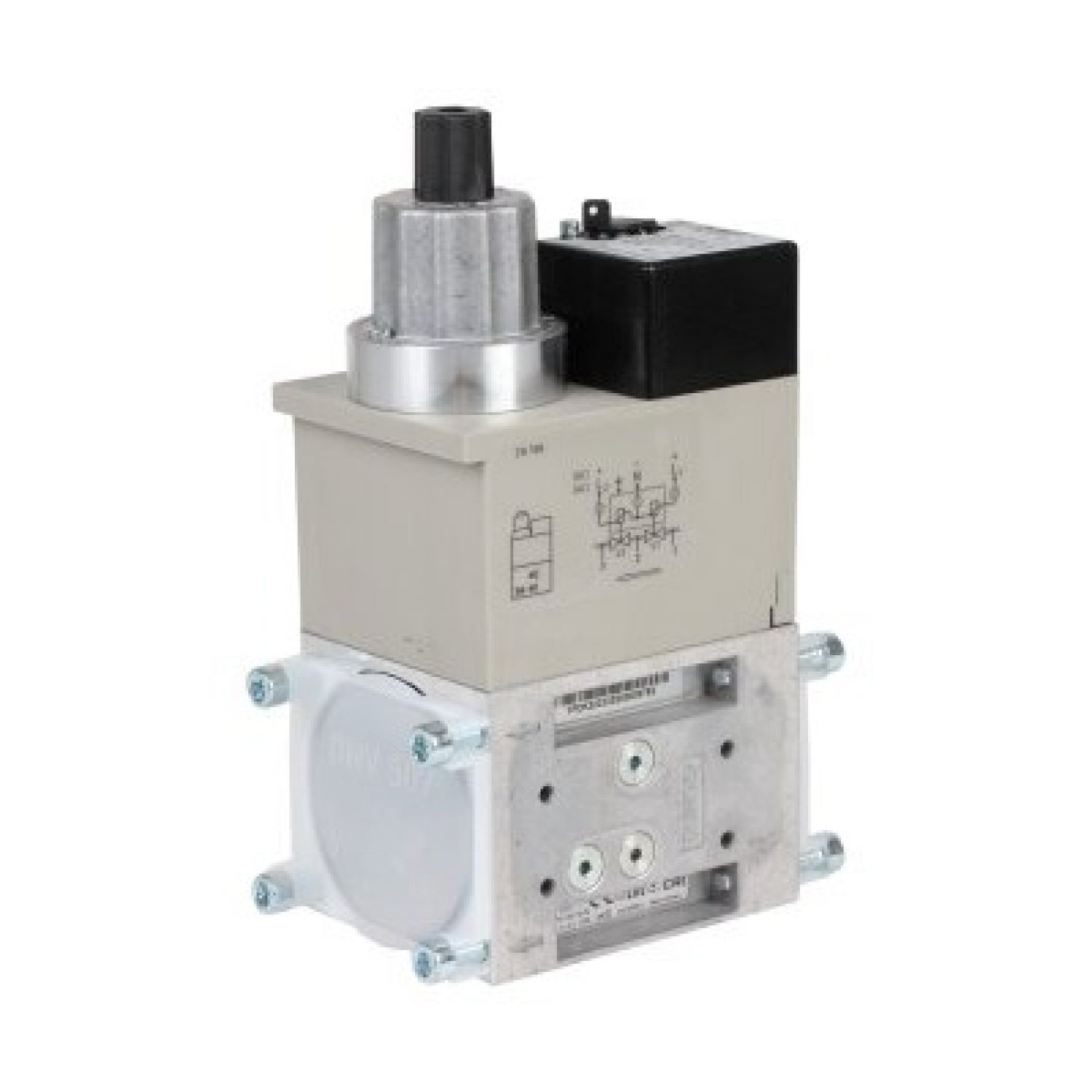

Двойной электромагнитный клапан Dungs DMV-D 5065/11 eco, 230 В, NBR

Описание

Двойной электромагнитный клапан Dungs DMV-D 5065/11 eco: Быстро открывающийся, быстро закрывающийся Настройка основного расхода Энергосберегающая катушка, низкая потребляемая мощность Установка концевого контакта возможна на оси клапана V1 и V2 Макс. избыточное давление газа 500 мбар Уплотнение клапана из NBR Фланцевое соединение DN 65 Электрическое подключение через кабельную розетку

Двойной электромагнитный клапан Dungs DMV-D 5065/11 eco с энергосберегающей катушкой выделяется низкой потребляемой мощностью. Выполняет функцию запорной арматуры в газопоршневых агрегатах и газовых горелках промышленного назначения. Устройство автоматического управления подачей газа характеризуется высокой пропускной способностью, продуманной компоновкой и солидным рабочим ресурсом.

Основные данные

• Избыточное давление (максимум): 500 мбар.
• Класс «А», 2-ая группа согласно EN 161.
• Среда: сухой/ нейтральный газ.
• Разрешенная температура эксплуатации: от -15 до +60 °C.
• Соединение – фланцевое DN 65.
• Расход при перепаде 10 мбар: 170 м3/ч.
• Сетевое напряжение электросети: 110-230 Вольт.

Модификации клапана

Предлагаем купить двойной электромагнитный клапан Dungs DMV-D 5065/11 eco в следующих версиях, отличающихся параметрами электропитания, материалом уплотнения и ценой: 230 В, NBR (артикул 256296), 110 В, NBR (артикул 256299), 230 В, Viton (артикул 256320), 110 В, Viton (артикул 256324).

Устройство клапана и особенности

В клапане использована усовершенствованная катушка управления, обеспечивающая низкое потребление электроэнергии. Электрическое подключение осуществляется с помощью штекерного разъёма (согласно DIN EN 175301-803).

Устройство представляет собой 2 объединенных запорных клапана с одноступенчатым действием и быстрым открытием/закрытием (до 1 сек.). Благодаря улучшенной конструкции седла клапанов обеспечена повышенная пропускная способность.

При изготовлении корпуса использованы алюминий и сталь, уплотнения изготовлены из NBR или витона. Внешняя оболочка соответствует классу защиты IP 54.

На входе потока смонтирован металлический фильтр, очищающий магистральный газ от всех примесей размером более 1 мм. Для защиты всего газопровода следует установить основной газовый фильтр.

Предусмотрен регулируемый дроссель расхода газа и индикатор закрытого положения. По отдельной заявке устанавливается концевой выключатель типа К01/1.

Корпус двойного клапана снабжен фланцем запальной свечи и специальными отверстиями для подсоединения датчика-реле давления, модуля проверки герметичности и газопровода безопасности. Монтаж в трубопровод выполняется посредством фланцевого соединения. Магнит может располагаться горизонтально или вертикально.

Достоинства:

• автоматическое управление подачей газа;
• энергоэффективная катушка;
• быстродействие;
• регулируемый дроссель расхода газа;
• встроенная сетка для защиты автоматики;
• увеличенная пропускная способность;
• отверстия для подключения доп. устройств;
• непроницаемая оболочка корпуса (IP 54).

Узнать подробнее о характеристиках модели и особенностях эксплуатации можно в прикрепленной инструкции производителя. По вопросам оформления заказа, доставки и комплектации обращайтесь к специалисту АНКАС.
