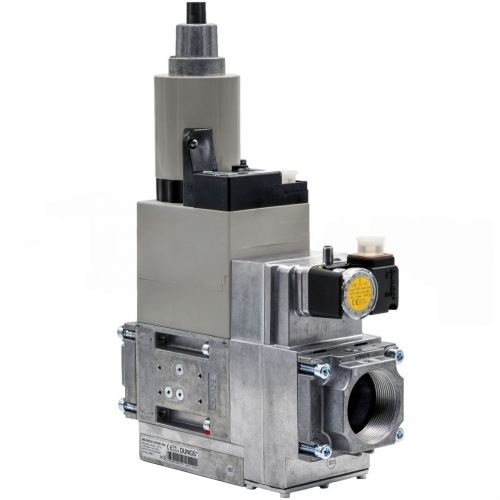

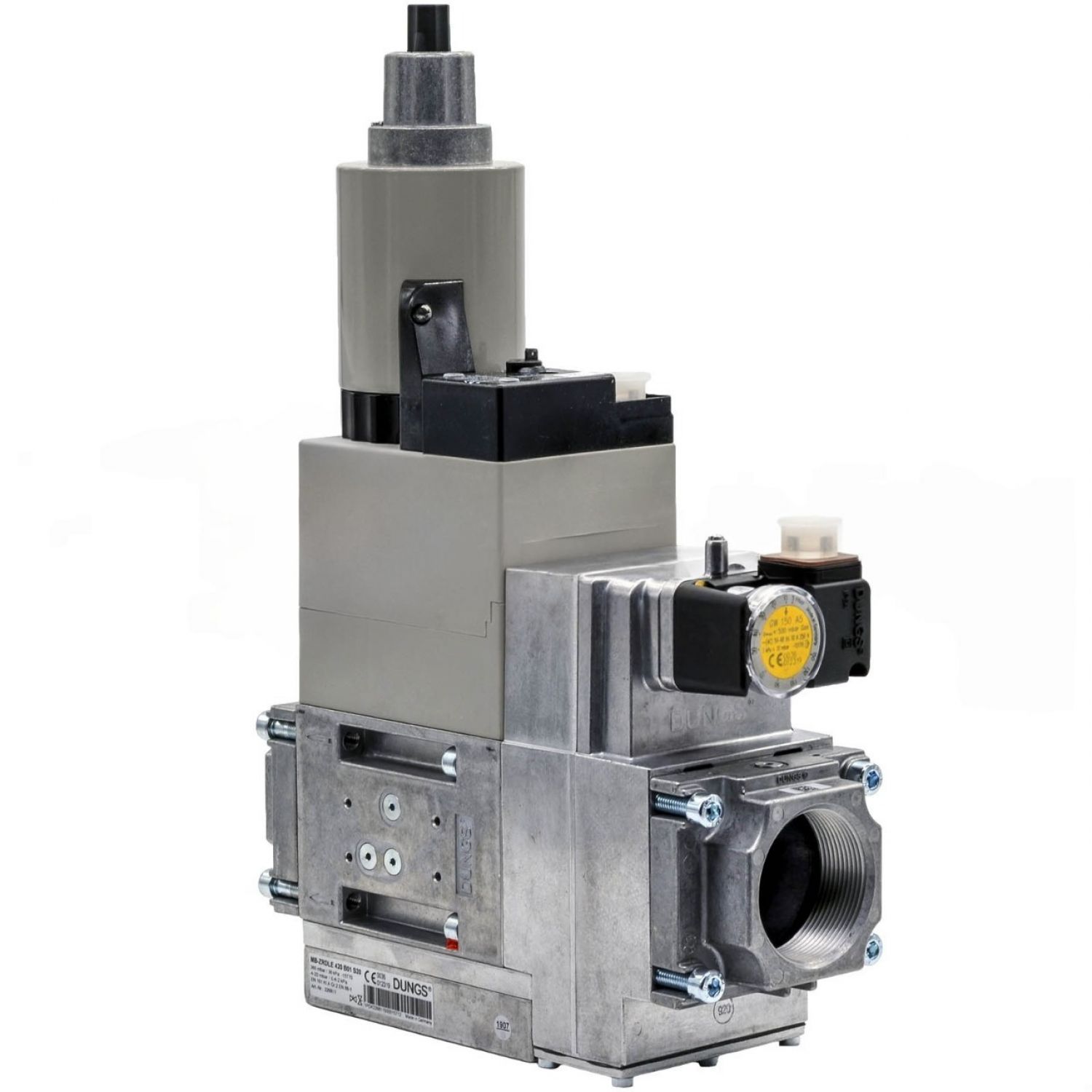

Газовый мультиблок Dungs MB-DLE 405 B01 S22

Описание

Газовый мультиблок Dungs MB-DLE 405 B01 S22: Модуль регулирования и безопасности, одноступенчатый режим эксплуатации Управление клапанами: раздельное Вид защиты: стандарт IP 54 Электромагнитные клапаны V1 и V2 класса А Макс. избыточное давление газа 360 мбар Диапазон входного давления газа 15-360 мбар Диапазон выходного давления газа 4-20 мбар Встроенный фильтр: стандартный фильтр, синий Реле давления газа мини GW 150 A5 Резьбовое соединение Rp 1/2" - 3/4"

Газовый мультиблок Dungs MB-DLE 405 B01 S22 обеспечивает автоматическое регулирование подачи газа и безопасность эксплуатации котла отопления. Модуль широко применяется в составе одноступенчатых горелок Weishaupt, Ecoflam, Riello, Oilon, Elco и других брендов. Давление на выходе регулируется с высокой точностью.

Комплектация

Моноблочная конструкция включает:

• стандартный фильтр для отсеивания посторонних примесей;
• два электромагнитных раздельно управляемых клапана А-класса;
• реле давления GW 150 A5;
• регулятор давления.

Блок имеет внешний запальный отвод.

Штекеры для электрического подключения не входят в стандартный набор.

Функциональные параметры:

• рабочей средой является газ 1, 2, 3 семейства и нейтральные газообразные среды;
• диапазон входного и выходного давления – 15-360 и 4-20 мбар (соответственно);
• избыточное давление газа – 360 мбар;
• требования к режиму эксплуатации – температура воздуха от -15 °C до +70 °C.

Особенности

Блок оснащён датчиком реле минимального давления, который контролирует давление входящего газа.

На входе рабочей среды смонтирован сетчатый фильтр. Его необходимо своевременно менять по мере загрязнения (демонтаж арматуры не требуется). Обязательно необходимо установить отдельный фильтр для защиты газовой аппаратуры.

Мультиблок Dungs MB-DLE (артикул 225006) имеет два ЭМ клапана: первый – быстро открывается и закрывается, второй быстро закрывается, открывается медленно. Оперативное закрытие клапана V1 на входе модуля обеспечивает герметичность системы. Медленное открытие клапана V2 способствует плавному пуску горелки. Скорость можно откорректировать при монтаже блока.

Основной рабочий орган – регулятор давления. Он выполняет задачу стабилизации давления подачи газа в горелку. Оптимальные параметры настраиваются при установке модуля.

Монтаж выполняется горизонтально или вертикально (магнитом вверх) с помощью резьбовых фланцев Rp 1/2" - 3/4". Их необходимо приобрести отдельно.

Блочная конструкция может дополняться другими устройствами: модулем проверки герметичности, клапаном газопровода безопасности и пр.
