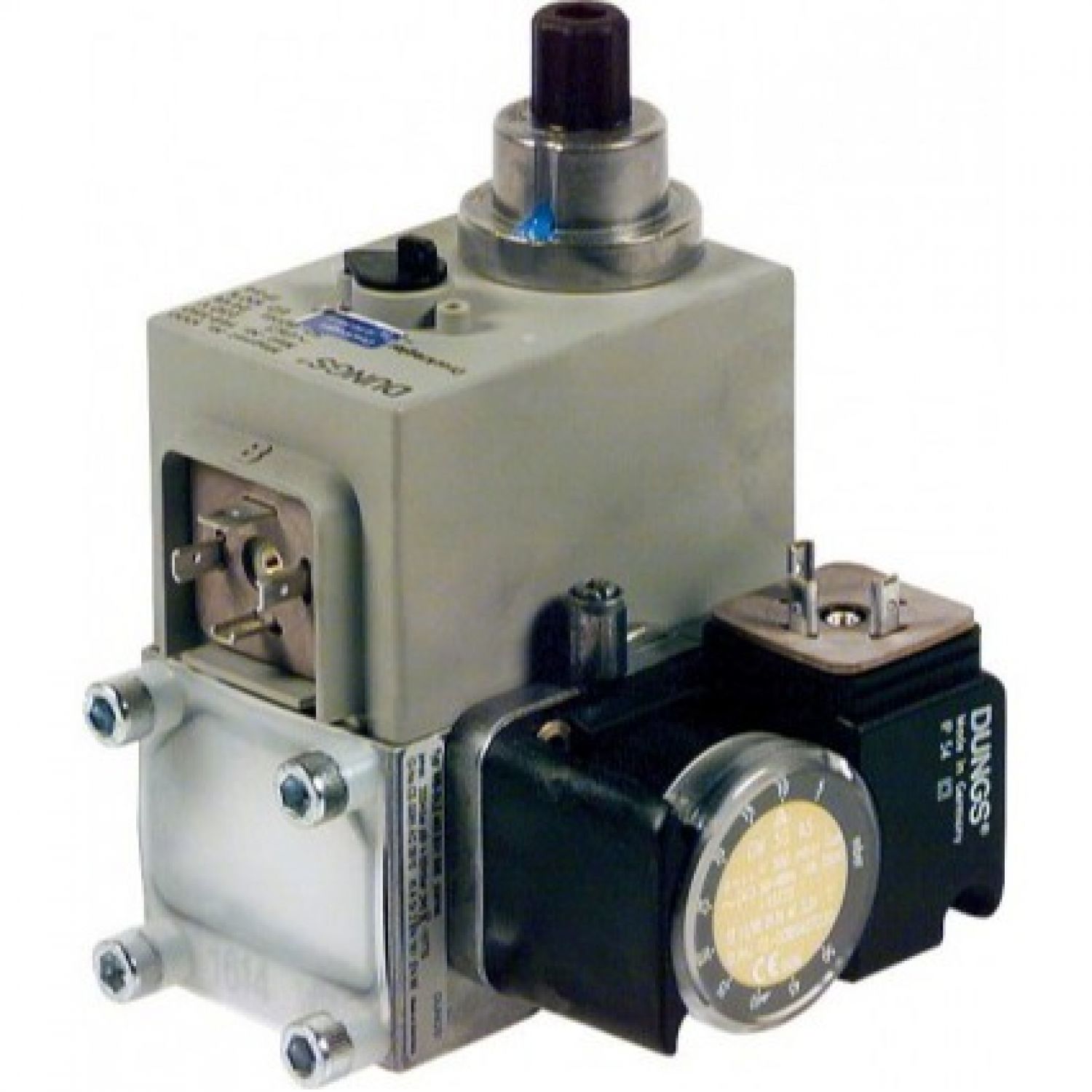

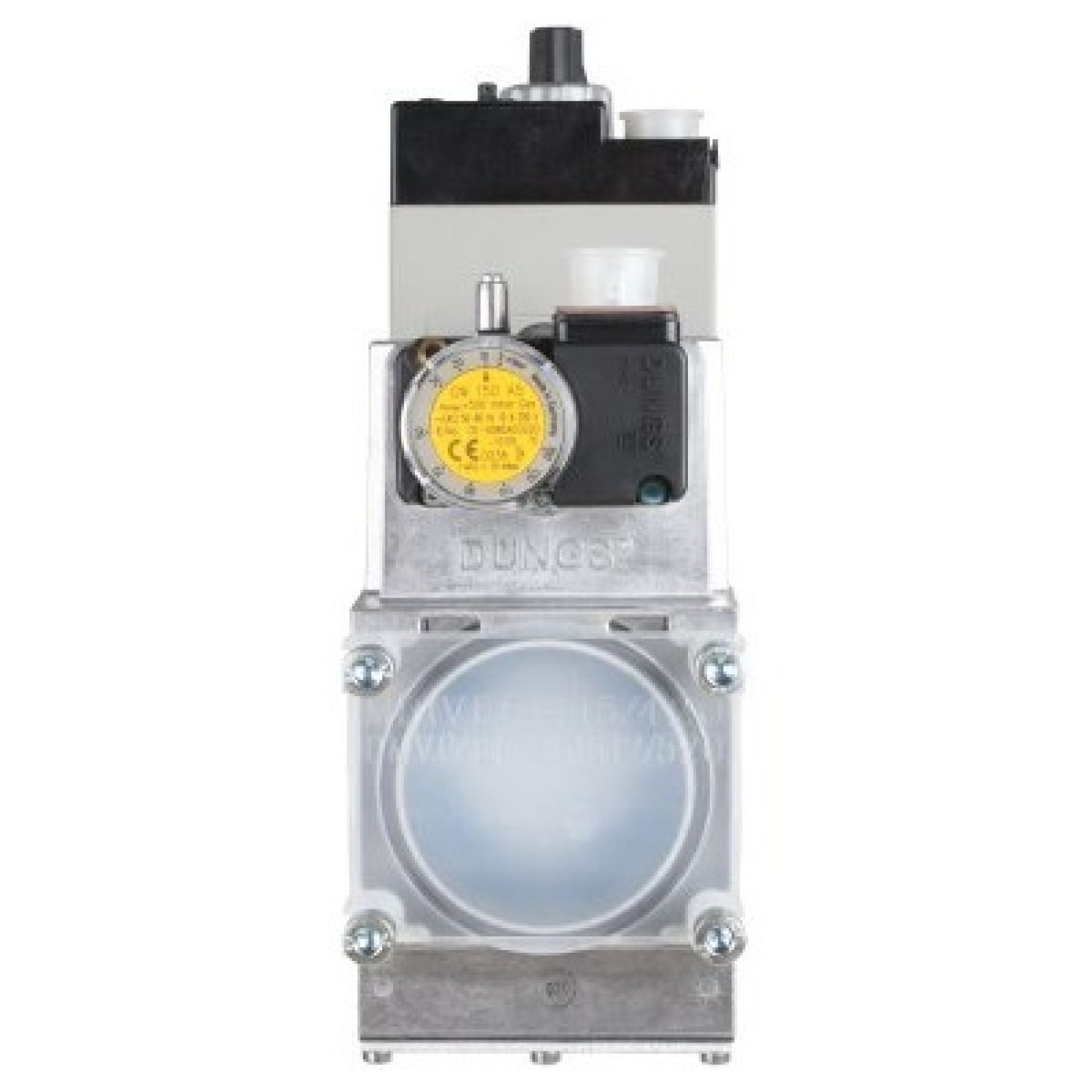

Газовый мультиблок Dungs MB-DLE 407 B01 S50

Описание

азовый мультиблок Dungs MB-DLE 407 B01 S50, арт. 226874: Модуль регулирования и безопасности, одноступенчатый режим эксплуатации Управление клапанами: совместное Вид защиты: стандарт IP 54 Электромагнитные клапаны V1 и V2 класса А Макс. избыточное давление газа 360 мбар Диапазон входного давления газа 15-360 мбар Диапазон выходного давления газа 4-50 мбар Встроенный фильтр: стандартный фильтр, синий Реле давления газа мини GW 150 A5 Резьбовое соединение Rp 3/4".

Газовый мультиблок Dungs MB-DLE 407 B01 S50 подходит для одноступенчатых горелок многих брендов, включая Weishaupt, Ecoflam, Oilon, Elco и Riello. Устройство способствует безопасной работе газового оборудования, обеспечивая подачу газа под заданным давлением.

Основные параметры:

• газ – 1, 2, 3 семейства и нейтральные газы;
• диапазон входного и выходного давления – 15-360 и 4-50 мбар (соответственно);
• избыточное давление – 360 мбар;
• минимальная и максимальная температура окружающего воздуха: -15 °C и +70 °C.

Стандартная комплектация

В конструкции объединены следующие устройства:

• стандартный фильтр для защиты от загрязнений;
• регулятор давления;
• 2 ЭМ клапана А-класса с совместным управлением;
• реле давления GW 150 A5.

В базовую комплектацию не включены резьбовые фланцы, штекеры для электроподключения блока и датчика.

Устройство и особенности

Важным рабочим узлом мультиблока (артикул 226874) является регулятор давления. Он стабилизирует давление, обеспечивая заданный уровень. Первоначальную настройку можно откорректировать при подключении модуля.

Блок снабжён датчиком реле давления, задача которого – сигнализировать о минимальном значении входного давления.

ЭМ клапаны имеют совместное управление, что повышает надежность мультиблока и в целом газового котла. Клапан V1 открывается и закрывается быстро, а V2 закрывается быстро, открывается медленно, что способствует плавному пуску газа. Скорость открытия клапана V2 можно регулировать. Использование двойного седла обеспечивает высокую пропускную способность устройства.

Встроенный фильтр требует регулярной замены при засорении. Демонтаж арматуры при этом не осуществляется. Производитель обращает внимание, что нужно установить в подающую магистраль отдельный фильтр.

Газовый мультиблок Dungs MB-DLE 407 B01 S50 имеет герметичный корпус, что способствует надежной работе в сложных производственных условиях.

Подключение модуля выполняется на резьбовые фланцы Rp 1/2" - 3/4". Монтаж выполняется в горизонтальный или вертикальный трубопровод (возможно промежуточное положение).
