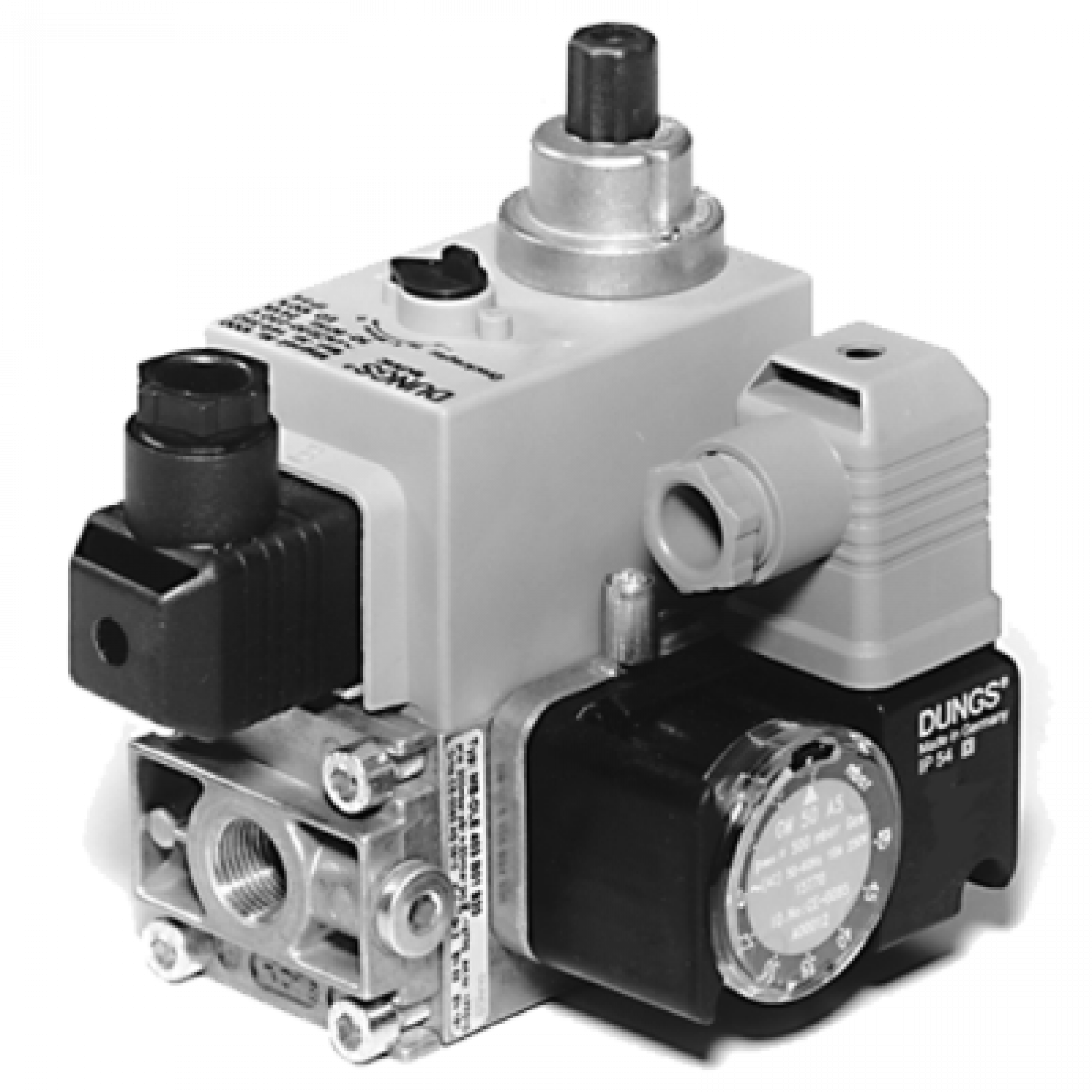

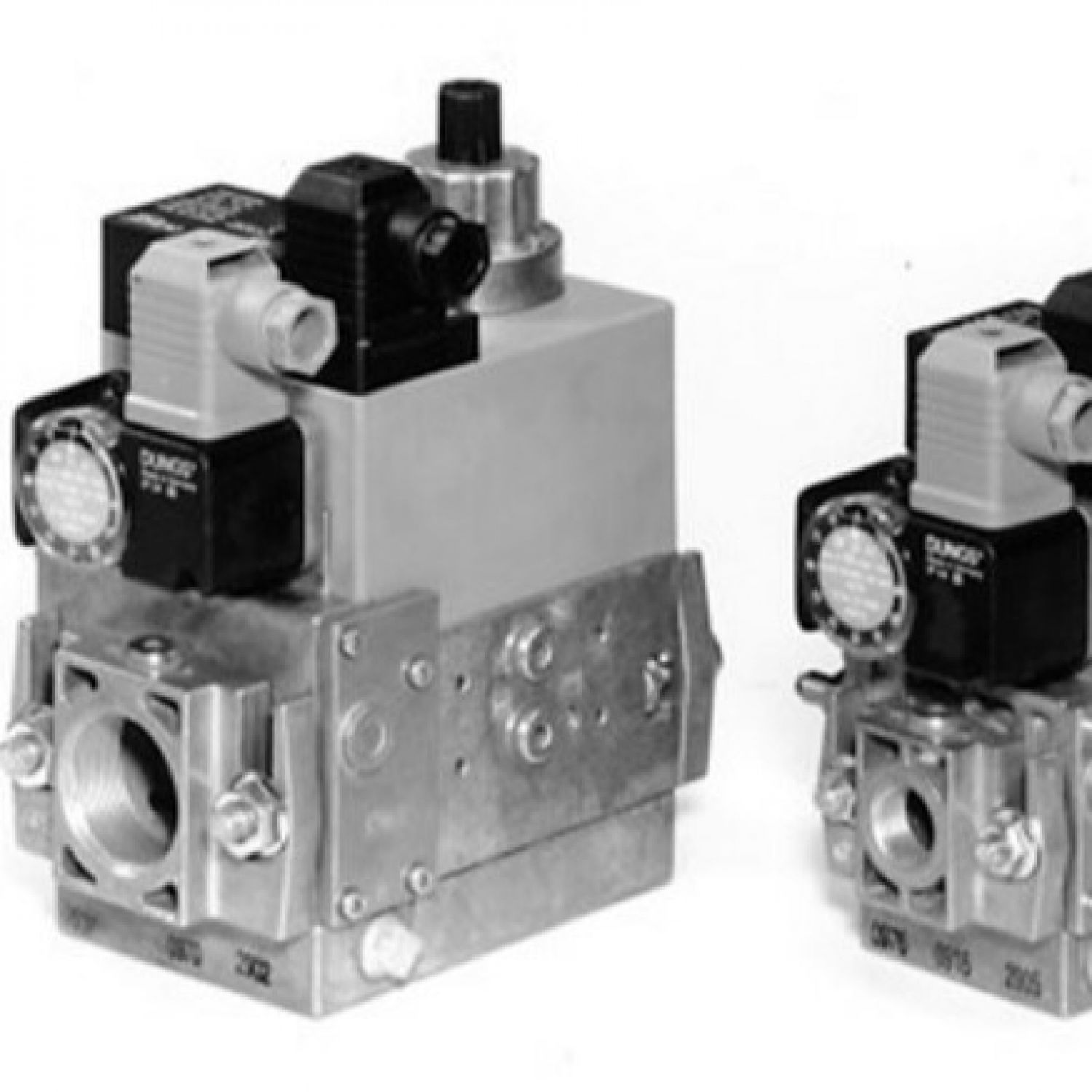

Газовый мультиблок Dungs MB-DLE 407 B01 S52

Описание

Газовый мультиблок Dungs MB-DLE 407 B01 S52: Модуль регулирования и безопасности, одноступенчатый режим эксплуатации Управление клапанами: раздельное Вид защиты: стандарт IP 54 Электромагнитные клапаны V1 и V2 класса А Макс. избыточное давление газа 360 мбар Диапазон входного давления газа 15-360 мбар Диапазон выходного давления газа 4-50 мбар Встроенный фильтр: стандартный фильтр, синий Реле давления газа мини GW 150 A5 Резьбовое соединение Rp 1/2" - 3/4"

Газовый мультиблок Dungs MB-DLE 407 B01 S52 в компактном корпусе используется для комплектации горелок Weishaupt, Ecoflam, Oilon, Elco и Riello. Обеспечивает регулирование газа для безопасной эксплуатации газового котла. Модуль прошёл испытания и сертифицирован ЕС.

Основные параметры:

• рабочей средой является газ 1, 2, 3 семейства и нейтральные газы;
• диапазон входного и выходного давления – 15-360 и 4-50 мбар (соответственно);
• избыточное давление – 360 мбар;
• температура окружающего воздуха: от -15 °C до +70 °C.

Базовая комплектация

Компактная газовая арматура объединяет следующие устройства:

• фильтр тонкой очистки для защиты от загрязнений;
• регулятор давления;
• 2 электромагнитных клапана А-класса с раздельным управлением;
• реле давления GW 150 A5.

Комплект поставки не содержит резьбовые фланцы, штекеры для электрического подключения блока и датчика реле давления.

Устройство и особенности

Электромагнитные клапаны выполнены по стандарту DIN EN 161. Первый – быстро открывающийся и закрывающийся, второй – быстро закрывающийся, медленно открывающийся. На клапане V2 предусмотрен дроссель, регулирующий главный поток газа. Благодаря медленному открытию второго клапана обеспечивается плавный пуск газа.

За регулирование выходного давления отвечает регулятор пропорционально интегрального действия. Он выполняет задачу стабилизации давления, обеспечивая фиксированный уровень с учётом настроек. Заводскую настройку можно изменить при подключении модуля.

Мультиблок (артикул 225230) оснащён датчиком реле минимального давления, который срабатывает при отклонении входного давления от нормы.

Использование двойного седла способствует повышенной пропускной способности устройства.

Встроенный фильтр необходимо регулярно заменять при засорении. Демонтаж арматуры при этом не требуется. Для полноценной защиты газовой аппаратуры производитель рекомендует встроить в магистраль подачи отдельный фильтр.

Газовый мультиблок Dungs MB-DLE 407 B01 S52 выполнен по стандарту IP 54, что позволяет использовать его в жёстких условиях производства.

Модуль соединяется с газопроводом с помощью фланца с трубной резьбой Rp 1/2" - 3/4" (ISO 7/1). Устанавливается горизонтально или вертикально (магнитом вверх).
