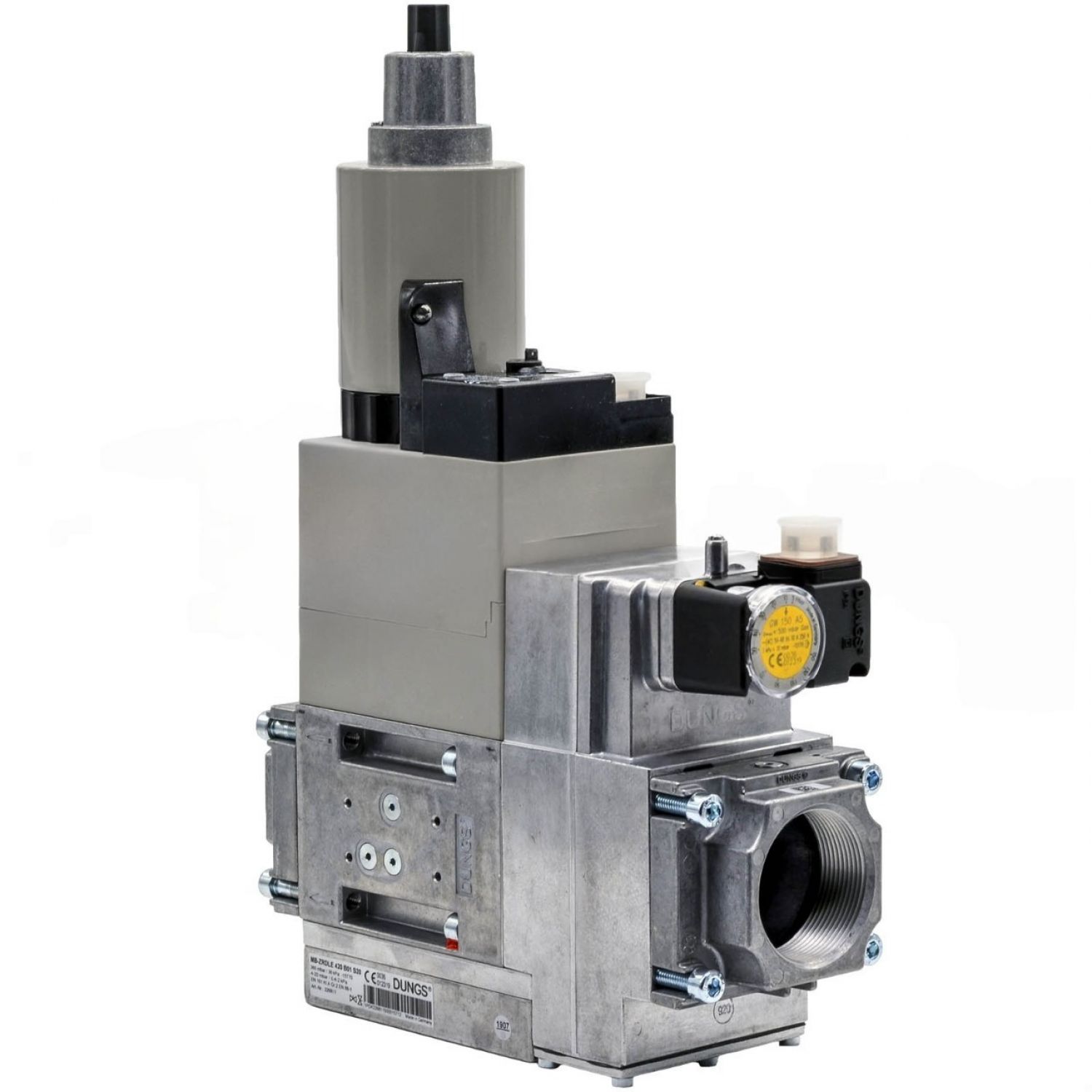

Газовый мультиблок Dungs MB-DLE 410 B01 S52

Описание

Газовый мультиблок Dungs MB-DLE 410 B01 S52 Артикул 225928: Модуль регулирования и безопасности, одноступенчатый режим эксплуатации Управление клапанами: раздельное Вид защиты: стандарт IP 54 Электромагнитные клапаны V1 и V2 класса А Макс. избыточное давление газа 360 мбар Диапазон входного давления газа 15-360 мбар Диапазон выходного давления газа 4-50 мбар Встроенный фильтр: стандартный фильтр, синий Реле давления газа мини GW 150 A5 Резьбовое соединение Rp 3/4" - 1 1/4"

Газовый мультиблок Dungs MB-DLE 410 B01 S52 предназначен для стабильной и безопасной работы газовой горелки любой мощности. Моноблочная конструкция имеет небольшие габариты и стандартные посадочные размеры, что способствует универсальности применения – модуль подходит для горелок Weishaupt, Oilon, Elco, Riello и других брендов. Устройство обеспечивает высокочувствительное регулирование выходного давления.

Основные характеристики:

• диапазон входного и выходного давления – 15-360 и 4-50 мбар (соответственно);
• избыточное давление – 360 мбар;
• рабочая среда – газы 1, 2, 3 семейства и нейтральные газы;
• рекомендуемая температура эксплуатации: от -15 °C до +70 °C.

Стандартный набор

В одной конструкции соединены:

• фильтр, удаляющий мелкие примеси;
• регулятор давления;
• два электромагнитных клапана А-класса с раздельным управлением;
• реле давления GW 150 A5.

В наборе отсутствуют резьбовые фланцы и штекеры для монтажа мультиблока.

Особенности конструкции

Основным функциональным узлом является регулятор пропорционально интегрального действия. Его функция – регулирование выходного давления и поддержание фиксированных параметров для стабильной работы горелки.

Датчик реле давления, размещенный на корпусе, контролирует минимальное давление на входе (перед первым клапанам).

Особенностью ЭМ клапанов является их быстрое закрытие. Открытие первого происходит быстро, второго – медленно. Такое исполнение клапана V2 обеспечивает плавную подачу газа. Оперативное закрытие клапана V1 способствует сохранению герметичности системы при его отключении. Второй ЭМ клапан имеет дроссель для регулировки главного потока газа.

Для стабильной работы модуля в котельных производственного назначения предусмотрена надежная защитная оболочка (класс IP 54).

Монтаж и условия эксплуатации

Установка газового мультиблока Dungs (артикул 225928) выполняется в горизонтальный и вертикальный трубопровод. Подключение осуществляется на фланцы с трубной резьбой Rp 3/4" - 1 1/4" (стандарт ISO 7/1). При монтаже и пуско-наладке можно корректировать скорость открытия второго ЭМ клапана.

Встроенный фильтр тонкой очистки нужно систематически менять при засорении. Для его извлечения не нужно демонтировать арматуру. Обязательно необходимо установить дополнительный фильтр перед мультиблоком.
