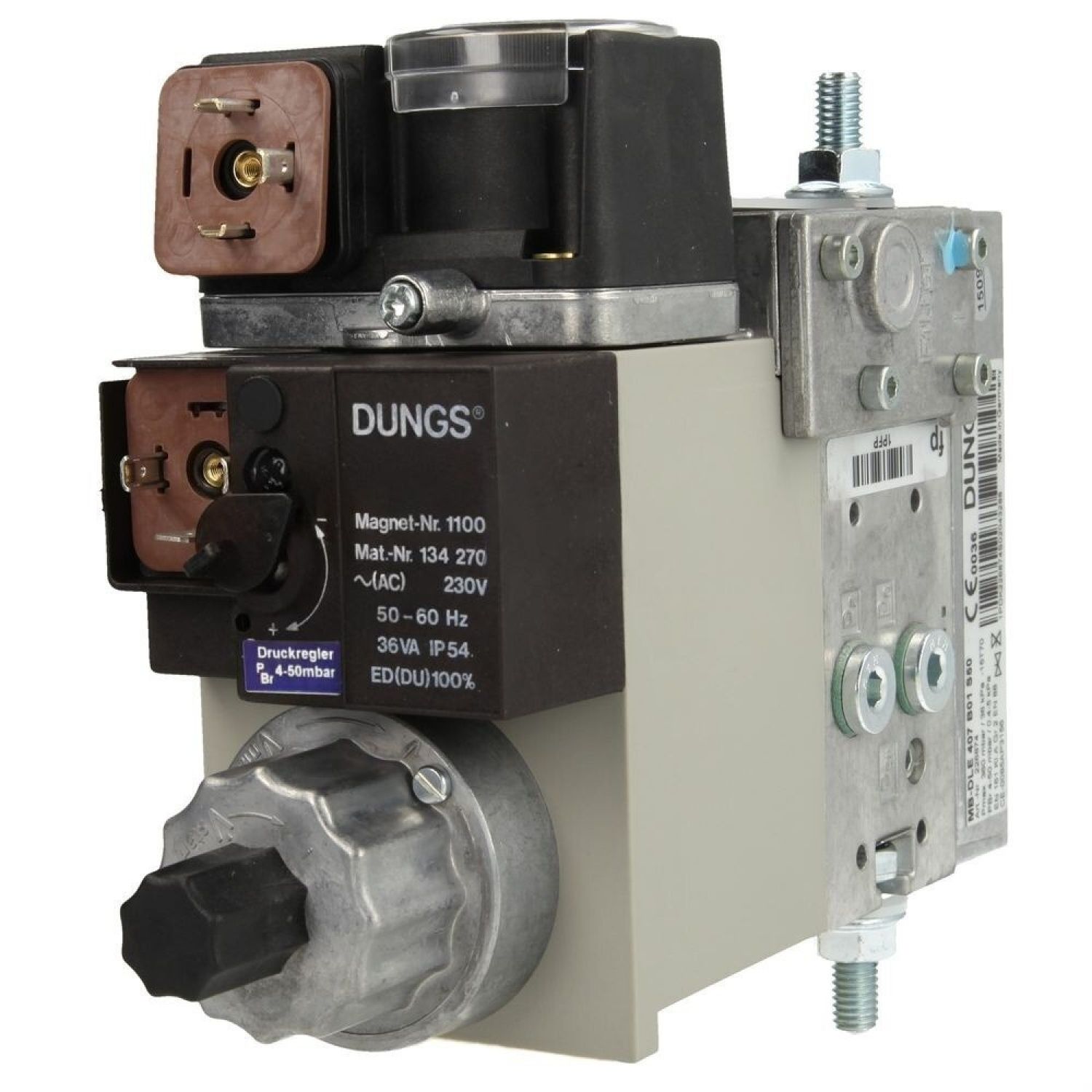

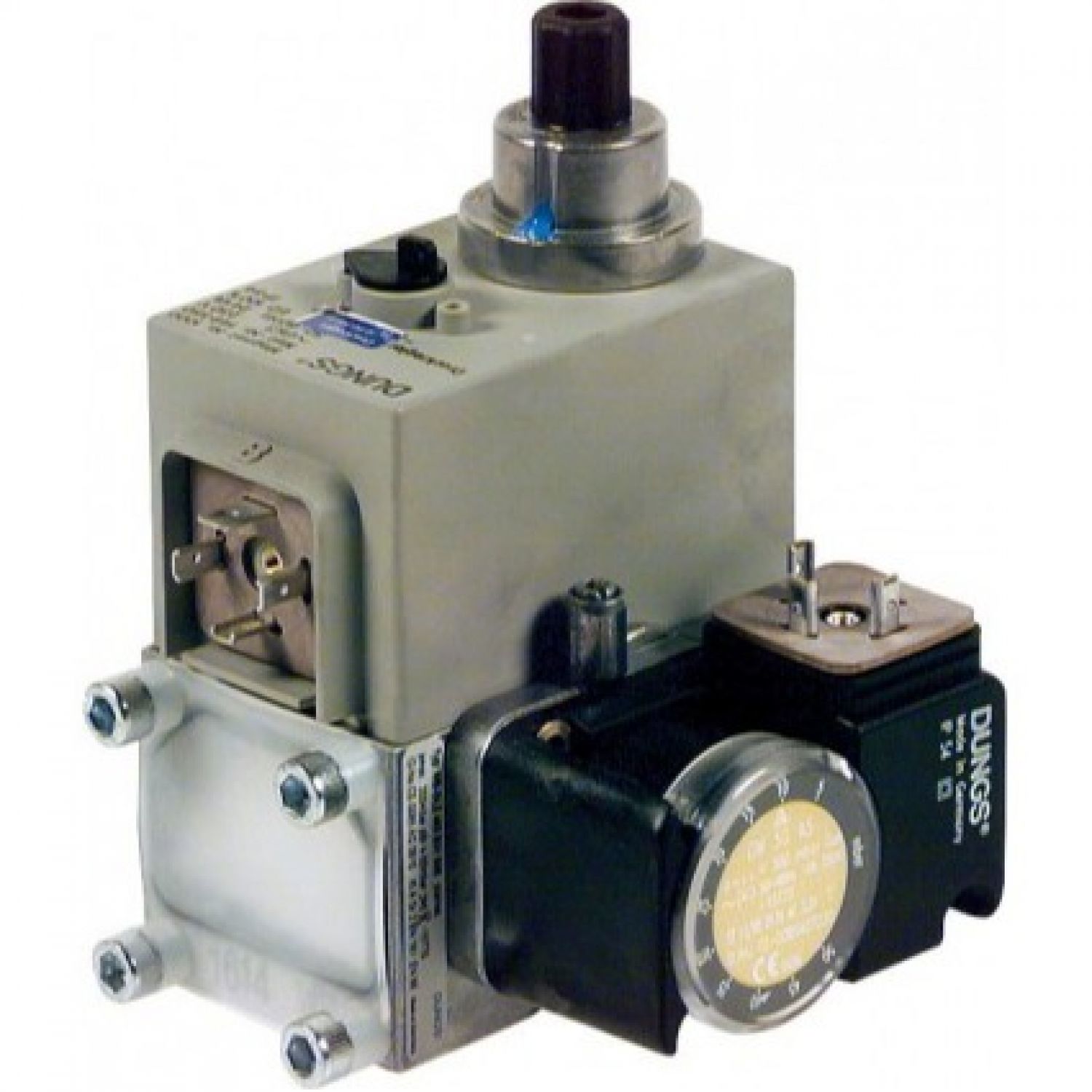

Газовый мультиблок Dungs MB-DLE 412 B01 S50

Описание

Газовый мультиблок Dungs MB-DLE 412 B01 S50, арт. 226872:

• Модуль регулирования и безопасности, одноступенчатый режим эксплуатации;
• Управление клапанами: совместное;
• Вид защиты: стандарт IP 54;
• Электромагнитные клапаны V1 и V2 класса А;
• Макс. избыточное давление газа 360 мбар;
• Диапазон входного давления газа 15-360 мбар;
• Диапазон выходного давления газа 4-50 мбар;
• Встроенный фильтр: стандартный фильтр, синий;
• Реле давления газа мини GW 150 A5;
• Резьбовое соединение Rp 3/4" - 1 1/4".

Универсальное решение для комплектации одноступенчатых горелок большинства производителей – газовый мультиблок Dungs MB-DLE 412 B01 S50. Компактное устройство выполняет высокоточную регулировку давления газа, обеспечивает стабильную работу горелки и безопасную эксплуатацию газового котла. Подходит для горелочных устройств марок Weishaupt, Ecoflam, Riello, Oilon, Elco и других брендов.

Базовая комплектация

В состав моноблочной конструкции входят:

• фильтр для защиты от мелких примесей;
• регулятор с предустановленными настройками давления;
• два ЭМ клапана А-класса с совместным управлением;
• реле давления GW 150 A5.

Комплектацию необходимо дополнить фланцами и штекерами (отдельная заявка).

Основные параметры эксплуатации:

• диапазон входного и выходного давления – 15-360 и 4-50 мбар (соответственно);
• максимальное избыточное давление газа – 360 мбар;
• рабочая среда – газ 1-3 семейства и нейтральные газы;
• температурные ограничения: минимальное значение -15 °C, максимальное +70 °C.

Внимание! Использовать мультиблок в установках сжиженного газа можно только при температуре выше 0 °С.

Устройство и особенности

Основное звено моноблочной конструкции – регулятор пропорционально интегрального действия. Он регулирует выходное давление, поддерживая стабильную работу газовой горелки.

Совместное управление электромагнитными клапанами обеспечивает надежность работы мультиблока. Клапаны закрываются быстро, открываются быстро (V1) и медленно (V2). Медленное открытие второго клапана способствует плавному пуску газа.

Благодаря использованию быстро закрывающегося клапана V1, при его выключении сохраняется герметичность системы. Применение двойного седла позволило повысить пропускную способность блока.

Датчик-реле давления, размещаемый на корпусе, выполняет функцию контроля минимального давления газа во входящей магистрали.

Газовый мультиблок Dungs (артикул 226872) оснащён внешним запальным отводом. Для реализации индивидуальных решений возможно подключение вспомогательных устройств.

Корпус блока не пропускает пыль и мелкие брызги – защита электрических элементов соответствует стандарту IP 54.

Монтаж и требования по сопровождеию

Мультиблок монтируется горизонтально или вертикально (магнитом вверх), возможно также промежуточное положение. Для подключения используются стандартные резьбовые фланцы Rp 3/4"-1 1/4" (ISO 7/1). При пуско-наладочных работах можно настроить оптимальную скорость открытия ЭМ клапана V2.

Для максимальной защиты газовой аппаратуры производитель рекомендует установить отдельный фильтр перед мультиблоком. Штатный фильтр подлежит регулярной замене при засорении. Для его извлечения не требуется демонтировать арматуру.
