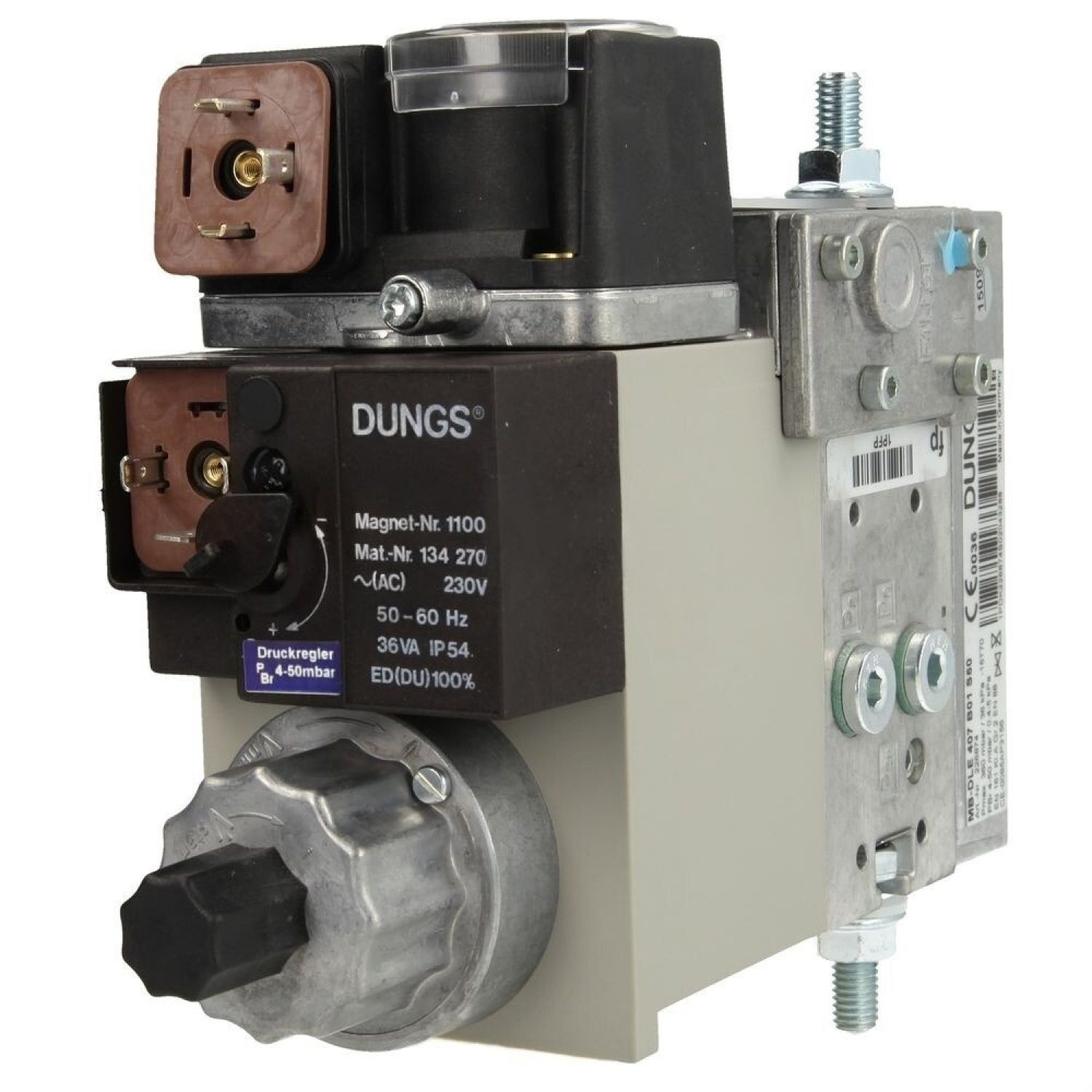

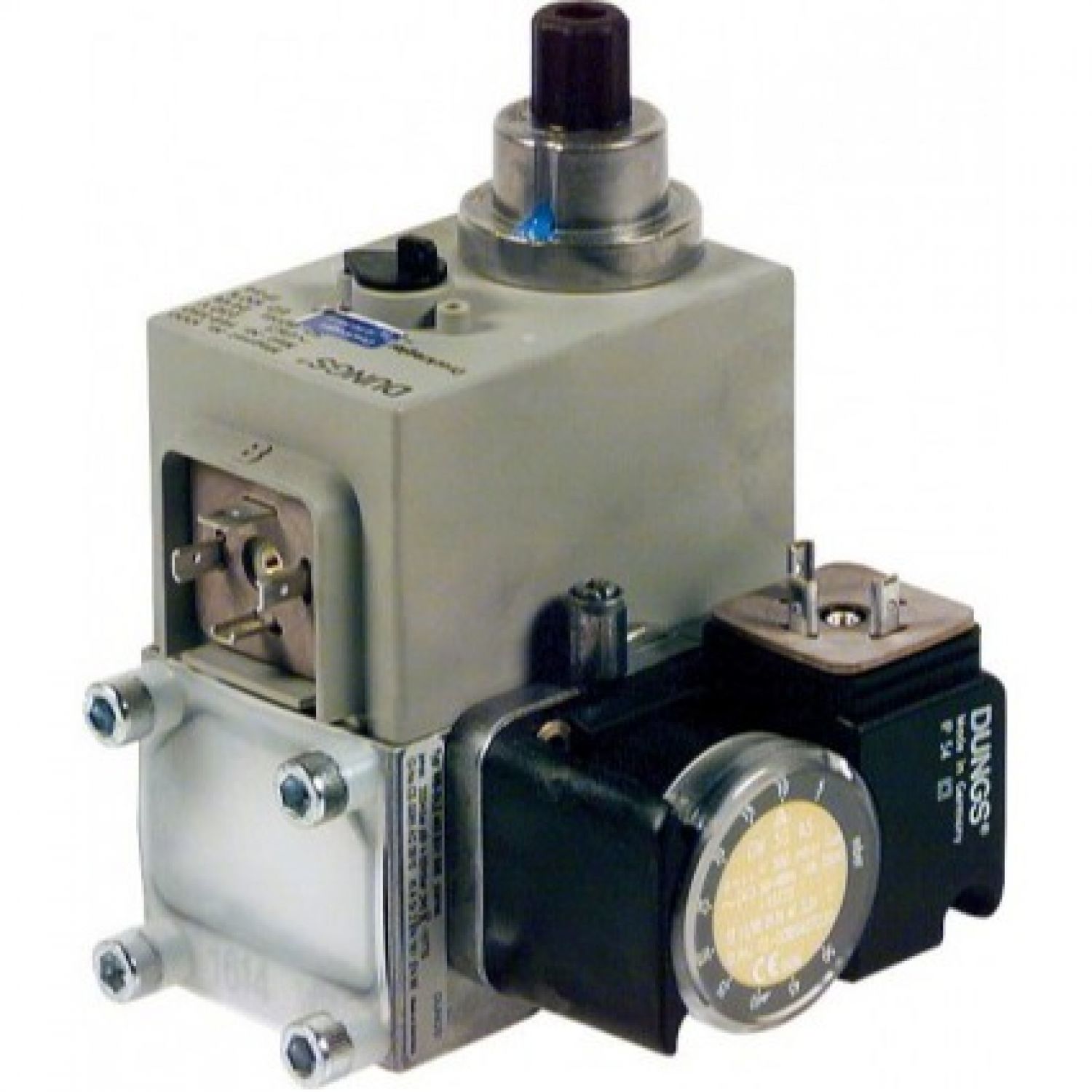

Газовый мультиблок Dungs MB-DLE 420 B01 S20, 4-33 мбар

Описание

Может быть заменен комплектом (газовая рампа, арт. 3970182 + блок контроля герметичности, арт. 219878).

Газовый мультиблок Dungs MB-DLE 420 B01 S20 4-33 мбар – надежная газовая арматура для промышленного применения. Представляет собой компактный газорегуляторный узел автоматического управления подачей газа на одноступенчатую горелку. Одной из функций блока является поддержания стабильных выходных параметров давления в широком диапазоне входных давлений. В состав мультиблока входят электромагнитные клапаны, мгновенно перекрывающие поток, что гарантирует безопасную эксплуатацию топочной установки.

Основные параметры:

• для систем с одноступенчатым регулированием мощности и давлением до 360 мбар;
• напряжение питания: 230 В, допустимое отклонение -15%, +10%;
• защита электрических компонентов от пыли/ брызг класса IP 54;
• мгновенное закрытие клапанов, время срабатывания < 1 сек.;
• быстрое открытие 1-го клапана, медленное регулируемое открытие 2-го клапана;
• по запросу – оснащение блоком контроля герметичности газовых клапанов;
• рабочие температуры: -15...+70°C (для сжиженного газа t > 0°C);
• возможность установки на клапане V2 концевого контакта типа К01/1;
• электроподключение – штекерный разъем по DIN EN 175 301-803.

Конструкция и комплектация

Dungs MB-DLE состоит из литого алюминиевого корпуса и компонентов: предварительного фильтра с мелкими отверстиями, предохранительного и регулирующего электромагнитных клапанов класса А по EN 161 с совместным управлением, датчика контроля минимального давления, регулятора выходного давления. Мембраны, уплотнения произведены на основе NBR-каучука, силопрена. Материал других элементов – сталь, латунь, алюминий. Для подключения прибора контроля давления предусмотрен штуцер G1/8". Опционально доступен блок контроля герметичности клапанов.

Достоинства:

• компактная блочная конструкция, возможность подключения доп. устройств;
• стабилизация давления, поддержание выходных параметров на заданном уровне;
• герметичное мгновенное перекрытие потока при получении сигнала;
• плавный розжиг горелки благодаря регулируемому времени открытия э/м клапана;
• надежный корпус и компоненты, стойкость к составу газообразной среды.

Монтаж

Газовые мультиблоки Dungs MB-DLE размещаются в системе в горизонтальном, вертикальном, промежуточном положении магнитом вверх. Для присоединения к газопроводу предусмотрены отверстия с резьбой Rp 2". Монтаж и наладку допускается выполнять только квалифицированным специалистам.
