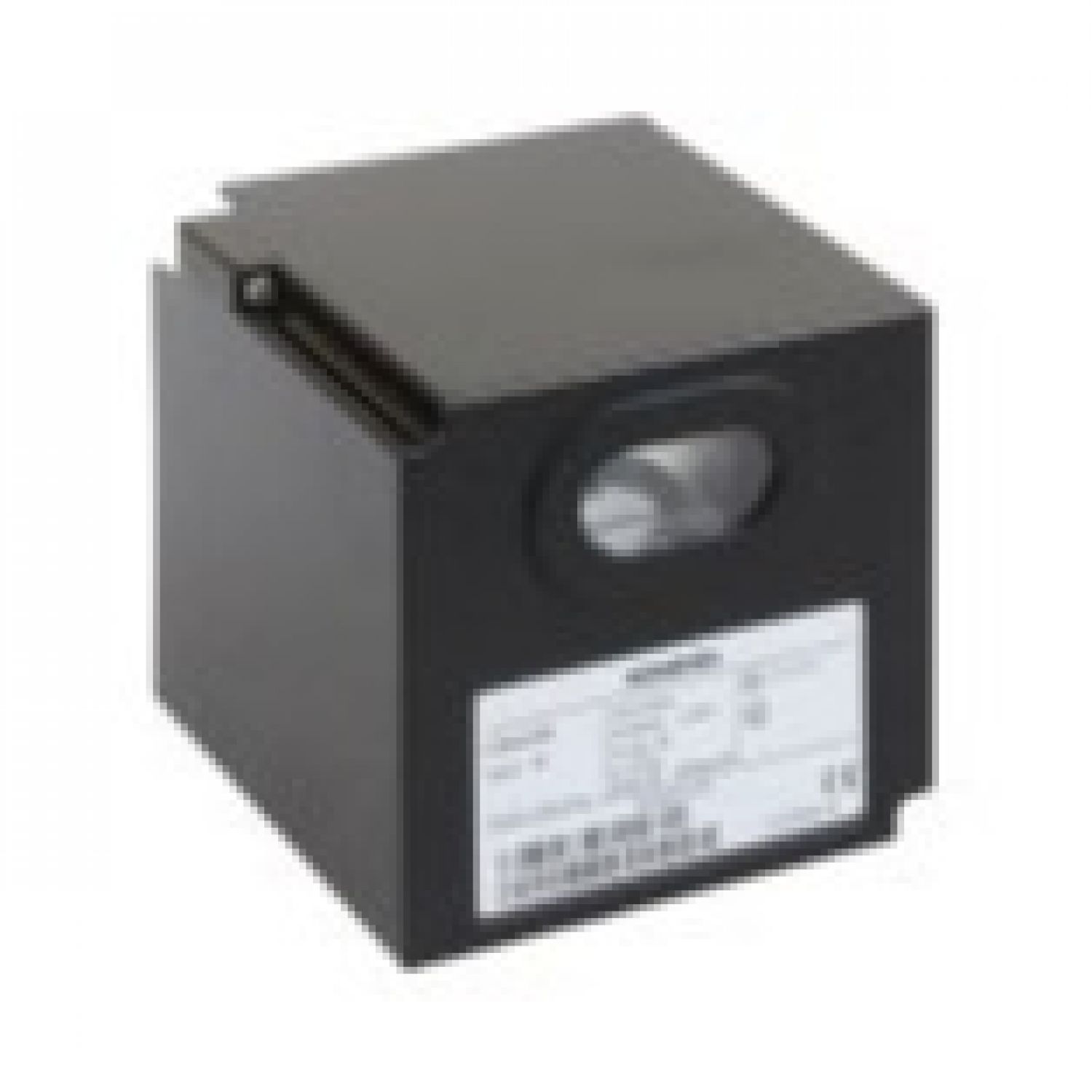

Топочный автомат Siemens LAL2.25

Описание

Топочный автомат Siemens LAL2.25 характеризуется высокой степенью безопасности и надежности, обеспечивает контроль горения пламени и управление жидкотопливными горелками средней/высокой мощности с 2-ступенчатым или модулируемым режимом работы. Используется также для горелок прямого воздушного нагрева. Сферой применения являются промышленные котлы и линии технологического нагрева. Аппарат прошел тестовые проверки и сертифицирован в соответствии с нормативом EN 230.

Основные параметры:

• Время предварительного вентилирования: 22,5 секунд.
• Предохранительное время: 5 сек.
• Интервал перед розжигом: 2,5 сек.
• Режим функционирования: прерывистый.
• Источник питания: 220 В, 50/60 Гц.
• Расход топлива: 30 кг/час.
• Рабочая среда: жидкое топливо.
• Допустимая температура эксплуатации: -20..+60 °С.
• Монтажное положение: любое.

Функционал и особенности

Особенностью серии LAL2 является применение для горелок с жёлтым пламенем с контролем давления воздуха.

Блок автоматики осуществляет контроль пламени и управление работой горелки в прерывистом режиме. Необходимо обеспечить управляемое отключение аппарата не реже одного раза в 24 часа.

Контроль пламени осуществляется при помощи датчика QRB и датчика с селеновым фотоэлементом RAR.

Проверка корректности работы датчиков пламени происходит автоматически.

Исполнение и комплектация

Siemens поставляется без цоколя. Внешняя оболочка выполнена из противоударного и жаростойкого пластика. Степень электрозащиты – IP 40.

На корпусе находится кнопка перезапуска с прозрачным окном для визуального наблюдения. Предусмотрен индикатор сбоев, аварийная лампа.

Подключение блока автоматики осуществляется через разъемную плату.

Для защиты управляющих контактов от перегрузок установлен плавкий заменяемый предохранитель. Комплектация включает запасной предохранитель.
